雷擊對于變壓器來說是很嚴重的一個威脅。一旦變壓器遭遇雷擊將會引起嚴重后果，所以變壓器的避雷工作是非常重要的。避雷工作中最重要的是要定期對避雷器做雷擊測試，已保證其功能正常，廣東雷寧普檢測是獲得國家資質認可的第三方防雷檢測機構，可提供變壓器雷擊測試服務。

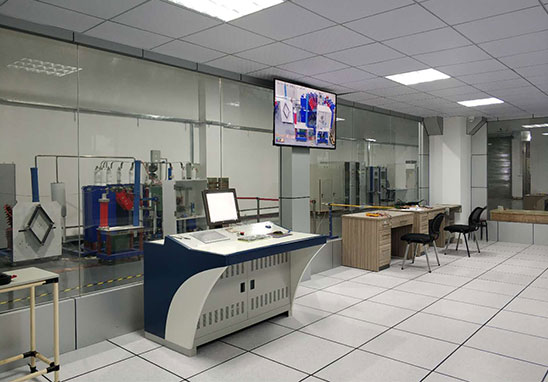

變壓器雷擊測試

變壓器的避雷措施

變壓器要根據不同的需求分為大型變壓器和小型變壓器，并入電網運行的小電站的升壓變壓器(容量<1000kVA)，一般采用連接組別為Y／Y0的配電變壓器代替。

1. 禁止對接地土壤施加食鹽等來減小土壤電阻率

因?yàn)槭雏}對接地體具有嚴重的腐蝕性，在加食鹽后，接地電阻可能達到要求，甚至很小，但時間長了，接地電阻遠遠大于規定值。雷擊時，由于反擊而燒毀變壓器。

2. 測試接地電阻

每年雷雨季節前(2～3月)對變壓器接地電阻進行測試，遇不符合規定值的，及時采取措施，同時檢查防雷設施，尤其要注意引下線在土壤交界處和所有接頭處的檢查，使其達到要求。為了減小側量誤差和確保人身安全，應在斷開接地引下線的情況下測量接地電阻值。

3. 正確設置避雷器

配電變壓器上可能出現正、逆變換波的過電壓，為了防止雷擊10kV線路造成變壓器損壞，對Y／Y0或Y／Y接線的配電變壓器，均應在其高低壓側各裝設一組閥型避雷器。實踐證明，避雷器越靠近配電變壓器，防雷效果越好。可將高低壓側避雷器安裝在變壓器頂蓋邊上，再將變壓器外殼、避雷器引下線和變壓器中性線連接在一起后，三者共同接地。接地引下線應采用截面積為25mm2的銅絞線(或鋼絞線)，且長度應達到最短，這樣作用在配電變壓器上的雷擊過電壓近似于避雷器的殘壓，減輕了擊穿變壓器絕緣的危險性。

4. 定期校試避雷器

為了起到保護變壓器免遭雷擊的目的，對于100kVA及以土的配電變壓器，每年校試避雷器一次，且接地電阻值不得大于4Ω；100kVA以下的避雷器，每兩年校試一次，且接地電阻值不得大于10Ω；對于不合格者要及時進行處理。

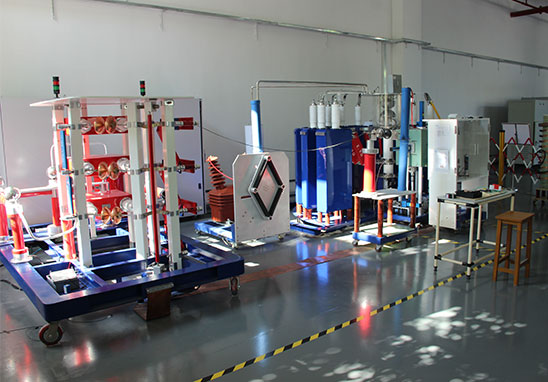

變壓器雷擊測試
